ELPA 8

• Timer tangga elektromekanis untuk mengendalikan durasi nyala lampu.
• Waktu nyala dapat diatur 1-7 menit, dengan pembacaan langsung pada skala.
• Dapat dipicu ulang; pengaktifan ulang tersedia setelah 30 detik.
• Sakelar untuk menyalakan lampu secara permanen.
• Penggerak motor sinkron dan mekanisme presisi untuk periode switching yang akurat.
• Tidak mengonsumsi arus saat siaga; sensitivitas terhadap gangguan rendah.

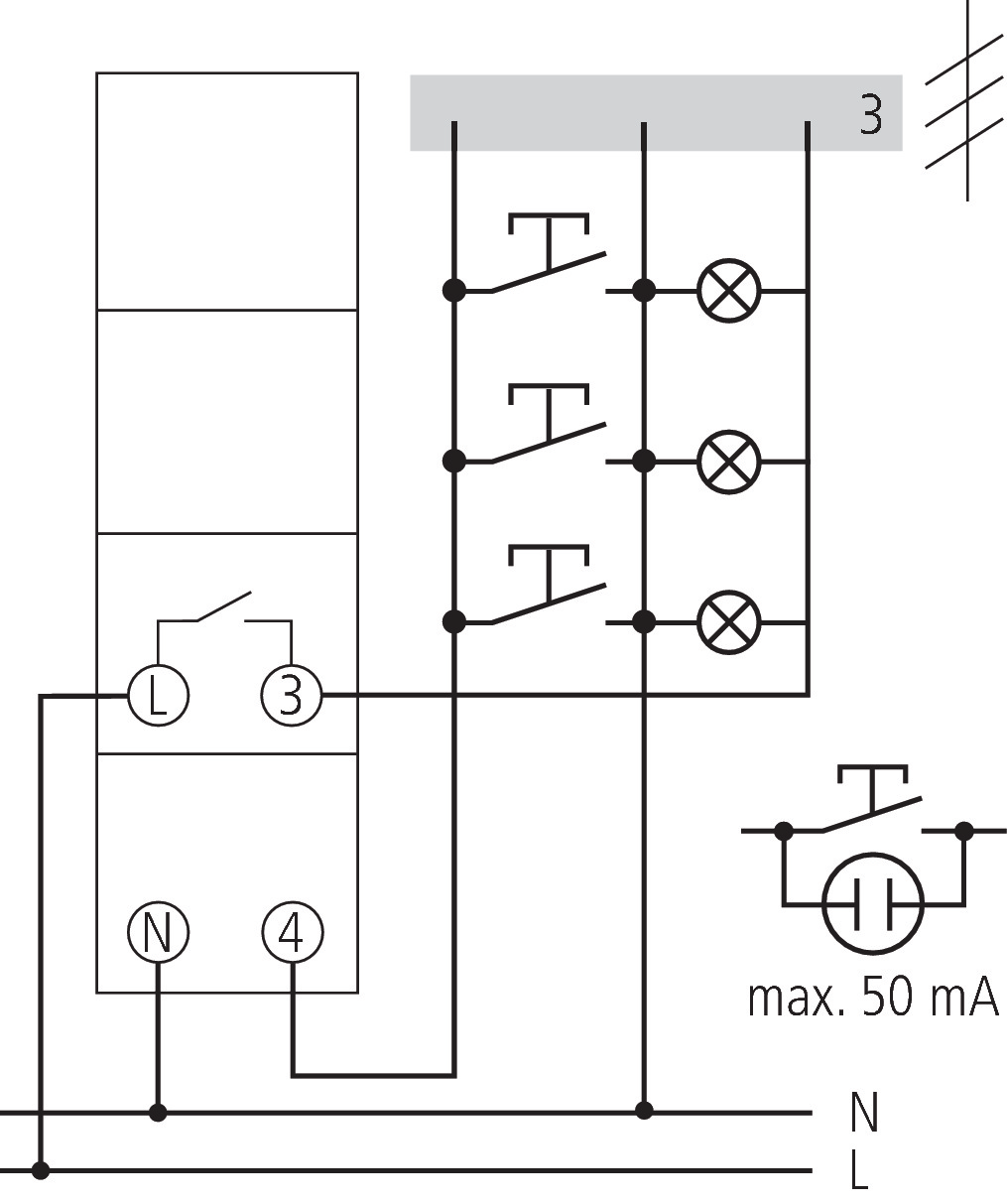

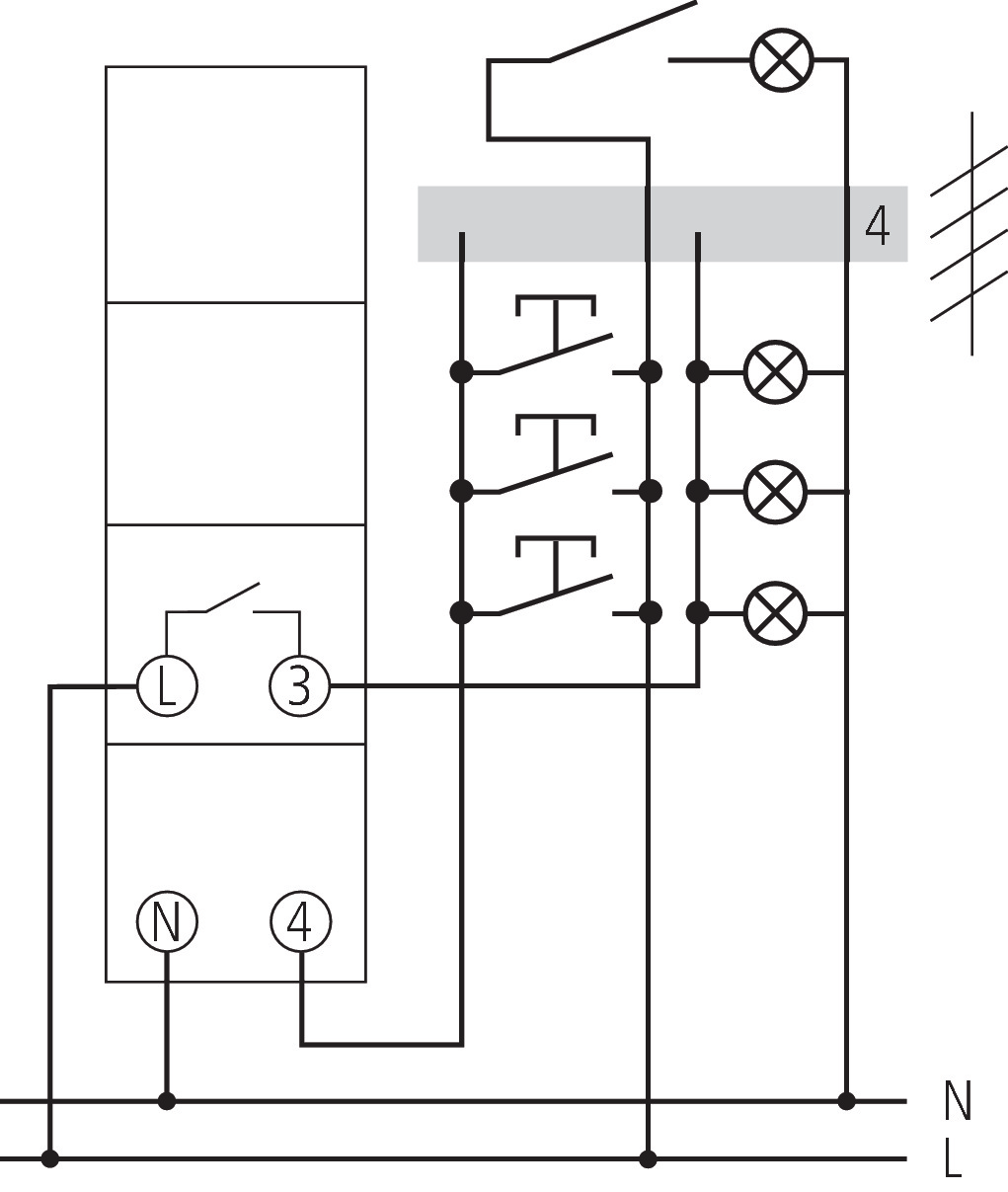

• Mendukung rangkaian 4 kawat dengan koneksi penerangan lantai. Rangkaian 3 kawat tanpa penerangan lantai dicantumkan untuk sistem lama; PDF menyatakan rangkaian tersebut tidak lagi diizinkan untuk sistem baru.

Nomor produk

0080002

Tegangan / frekuensi

230 V AC / 50 Hz

Instalasi / lebar

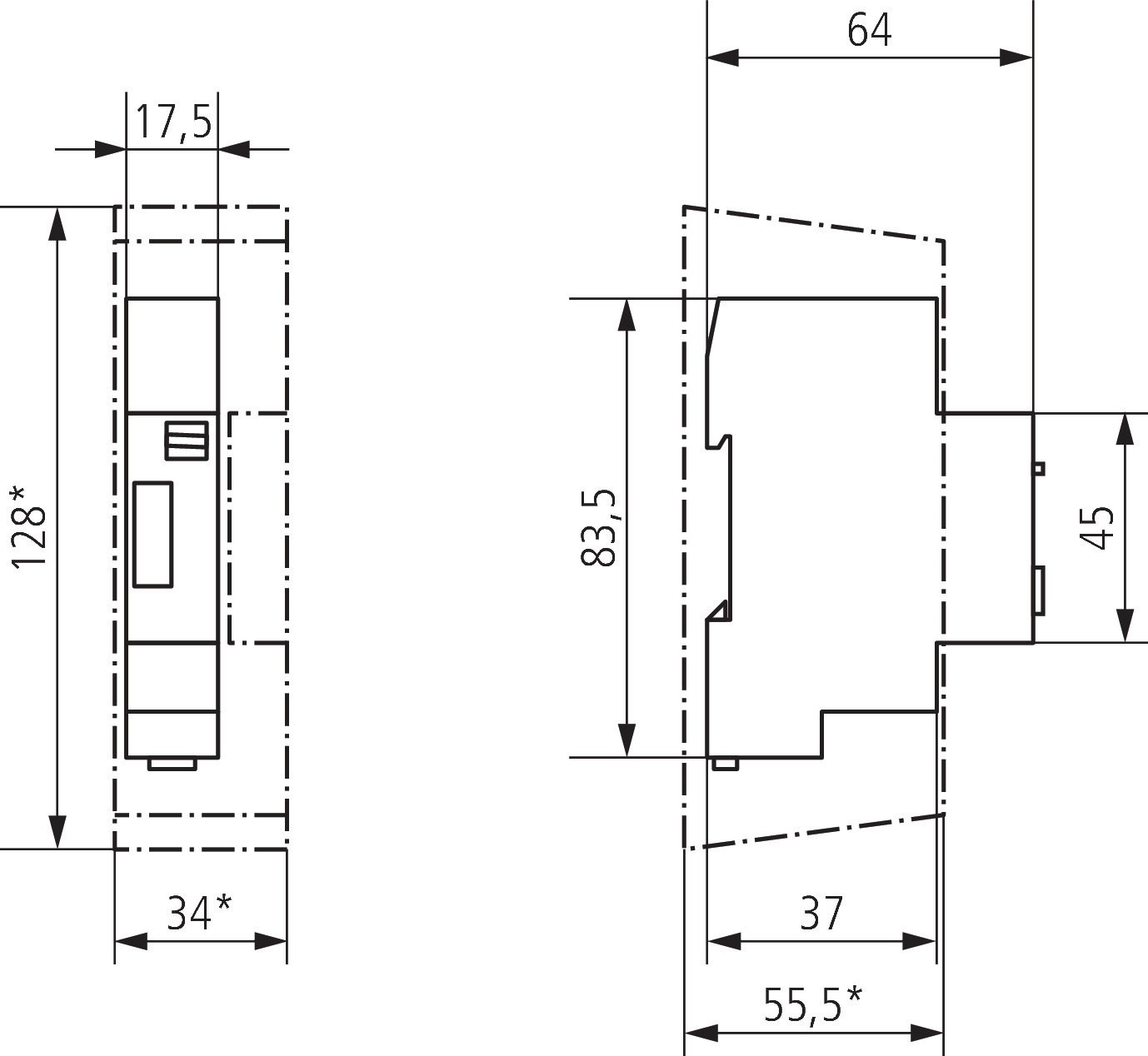

DIN rail / 1 modul (17,5 mm)

Rentang waktu

1-7 menit

Pengaktifan ulang

Setelah 30 detik

Terminal

Screw terminals

Standby / rugi daya

Sekitar 0 W / maksimum 0,7 W

Beban lampu indikator

50 mA

Rangkaian

3 atau 4 kawat

Kontak / bukaan

Normally open (NO) / >3 mm

Output switching

Tidak potential-free (230 V)

Kapasitas switching

16 A pada 230 V AC, cos φ=1; 6 AX pada 230 V AC, cos φ=0,3

Lampu pijar / halogen

2300 W

Lampu hemat energi

150 W

LED <2 W

30 W

LED 2-8 W / >8 W

300 W / 300 W

Fluoresen ballast elektronik

600 W

Fluoresen konvensional lead-lag / series-corrected

2300 VA / 2300 VA

Fluoresen konvensional parallel-corrected

1300 VA, 70 µF

Lampu permanen

Tersedia

Peringatan sebelum mati

Tidak tersedia

Input multi-voltage / zero-cross switching

Tidak tersedia / tidak tersedia

Approval / proteksi

VDE / IP20 / kelas II

Material

Thermoplastic tahan temperatur tinggi, self-extinguishing

Suhu lingkungan

-10 hingga 50 °C

Diagram mengacu pada dokumen produk ELPA 8. Kesesuaian rangkaian perlu diperiksa saat pemasangan.
